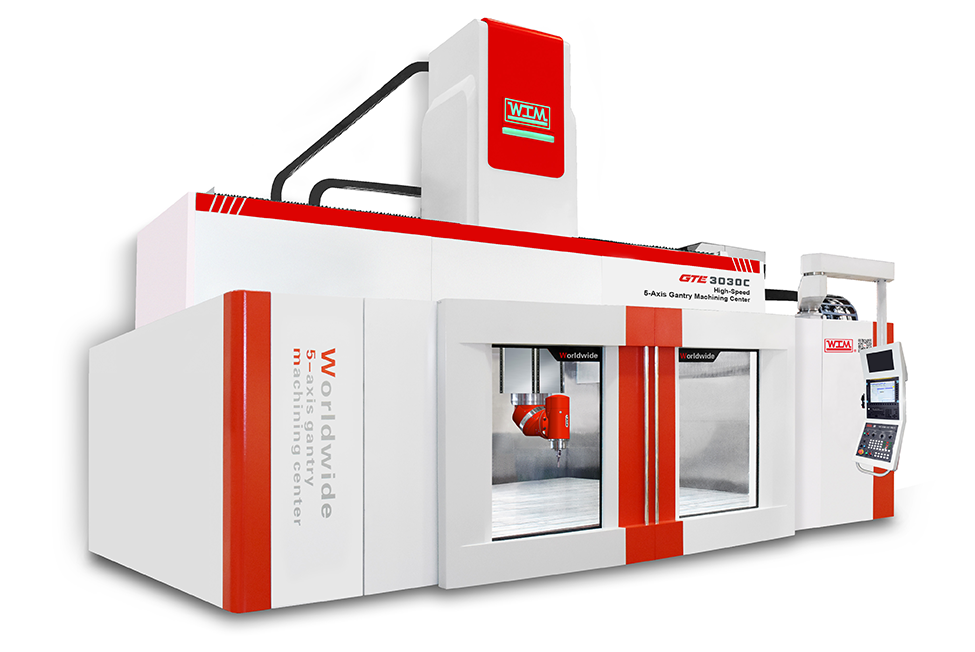

GTE-C全自动更换铣头系列
全自动更换铣头五轴机床，可配置两个五轴铣头：一个扭矩达300N.m的BBT50大扭矩铣头，一个20000rpm的高速铣头。
1、可实现一台机床完成模具的粗加工、精加工。
2、可以实现钛合金、铝合金等不同硬度的材料在同一台机床上完成加工。
3、机床配备了两个全自动换刀刀库，让加工更智能灵活。
4、主轴转速、扭矩、功率，可个性化选择。
1、可实现一台机床完成模具的粗加工、精加工。
2、可以实现钛合金、铝合金等不同硬度的材料在同一台机床上完成加工。
3、机床配备了两个全自动换刀刀库，让加工更智能灵活。
4、主轴转速、扭矩、功率，可个性化选择。
机床特性
-
整机结构设计

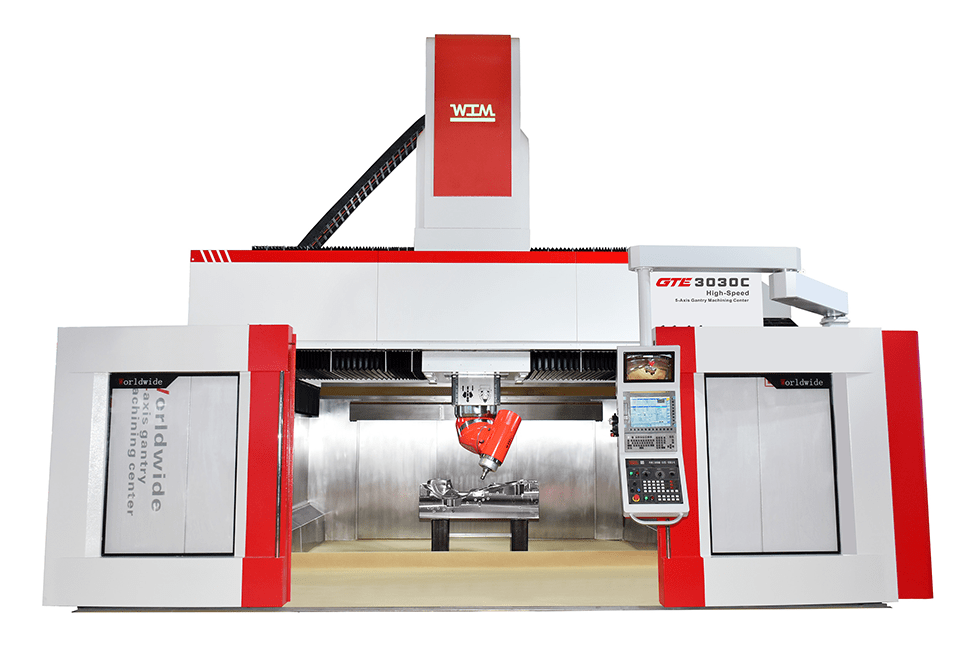

GTE系列机床采用天车式龙门结构设计，横梁移动，工作台固定。占地面积小，工作台负重达到 8 ton/㎡。
-
高刚性 / 高精度机床结构
“箱中箱”热对称结构设计，确保机床刚性及加工精度；结构件通过FEM有限元分析，具有结构热变位温升补偿系统。
-
机床特点

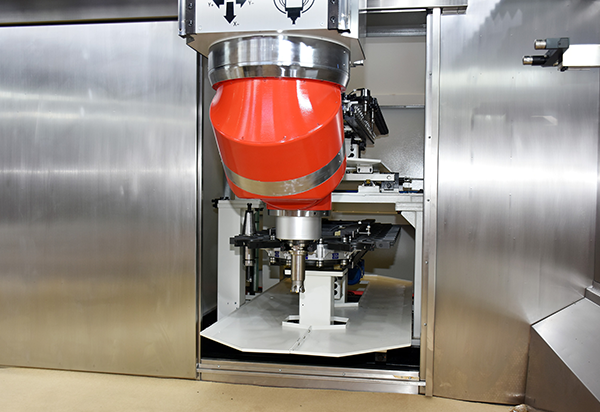

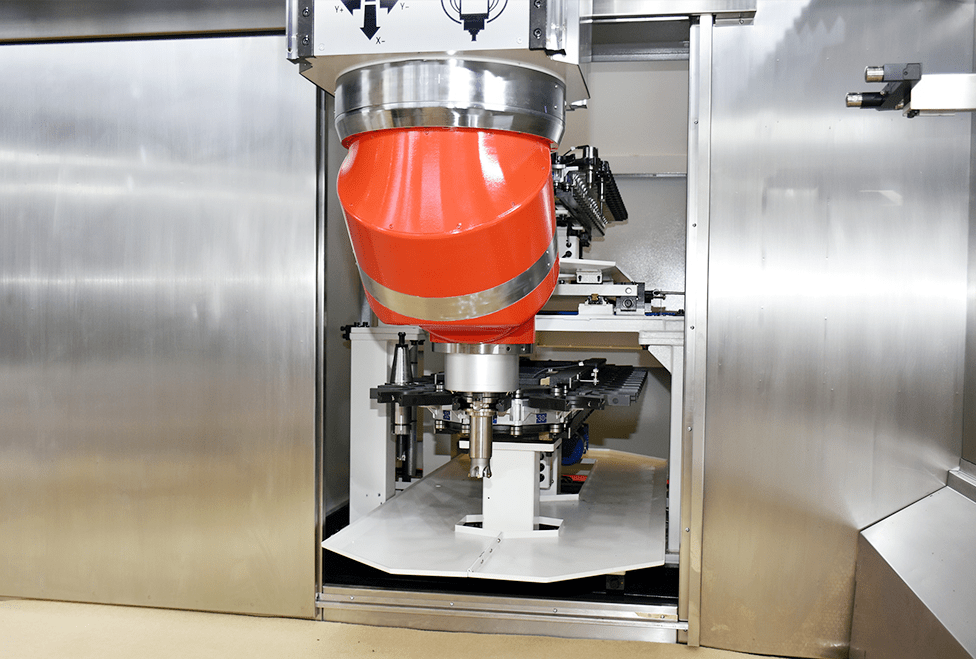

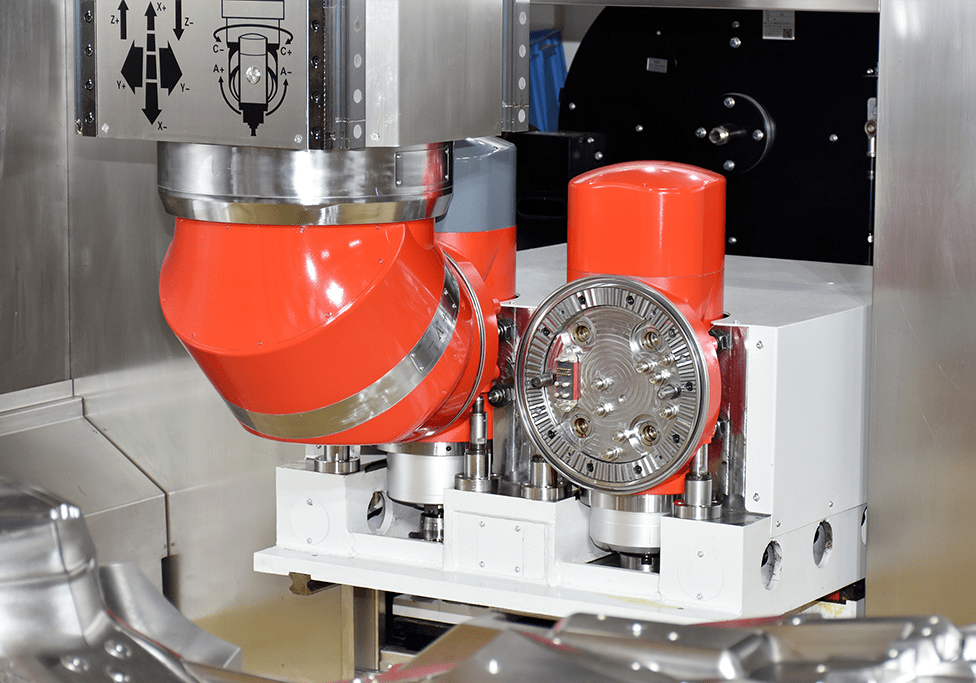

1、全自动更换铣头。
2、粗加工、精加工一台机完成。
3、主轴转速、扭矩、功率，可个性化选择。
-
数控系统
FANUC / HEIDENHAIN TNC 640 / SIEMENS ONE 五轴数控系统
-
机床选配
镭射刀具测量装置
工件测量装置
自动换刀系统
主轴中心出水
撞机保护和振动监测系统
结构热变位温升补偿系统
主轴转速、扭矩、功率（可选配）
视觉监控系统 CCTV system
全封闭式顶盖
-
控制系统
主轴与直线电机各自独立温度控制系统。
其他介绍

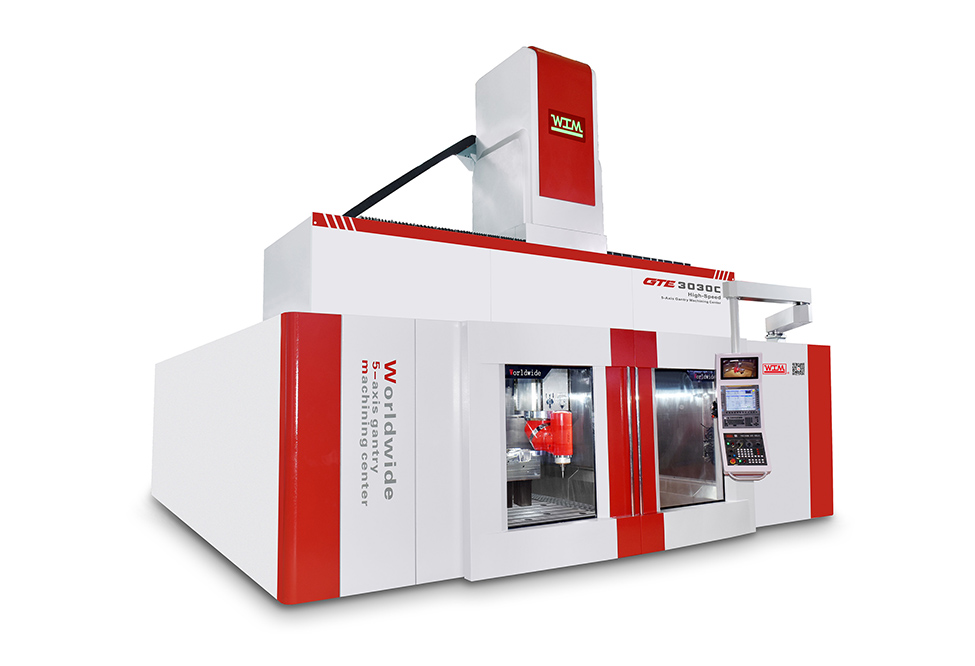

GTE-C系列是一款具备全自动更换铣头功能的天车式五轴龙门加工中心，一台机床两个五轴铣头，旨在满足更多不同的加工需求和应用场景。
机床整体采用横梁移动、工作台固定的天车式结构设计，具有占地面积小、工作台承重大的特点。横梁采用“箱中箱”热对称结构设计，配有4条高刚性导轨，能够有效确保机床刚性及加工精度。X、Y、Z三个直线轴配置有光栅尺，A、C轴预置圆光栅，实现了机床的全闭环控制。

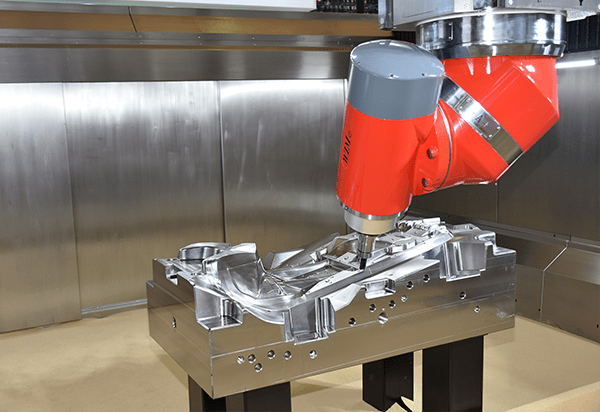

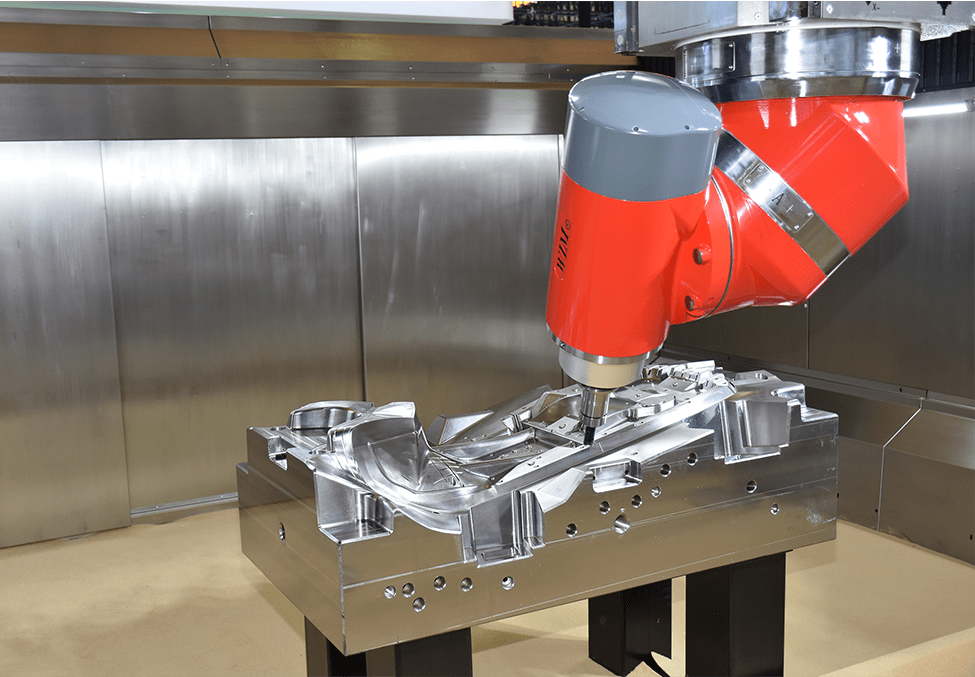

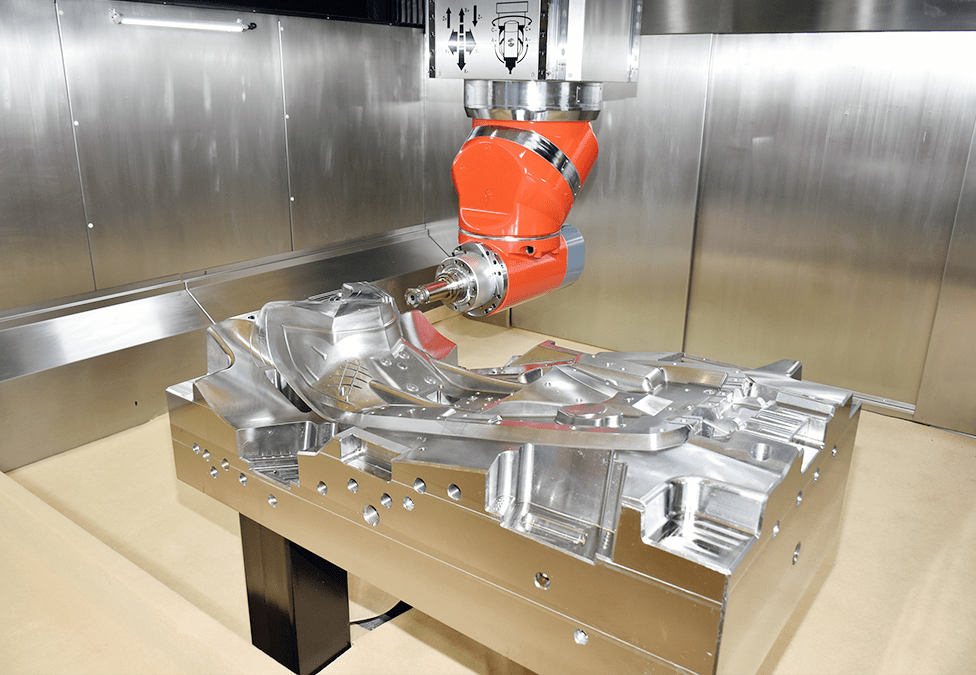

机床配置两个五轴铣头，一个扭矩达300N.m的BBT50大扭矩铣头，一个20000rpm的高速铣头，可实现一台机床完成模具的粗加工、精加工，也可以实现钛合金、铝合金等不同硬度的材料在同一台机床上完成加工。
机床配备了两个全自动换刀刀库，让加工更智能灵活。

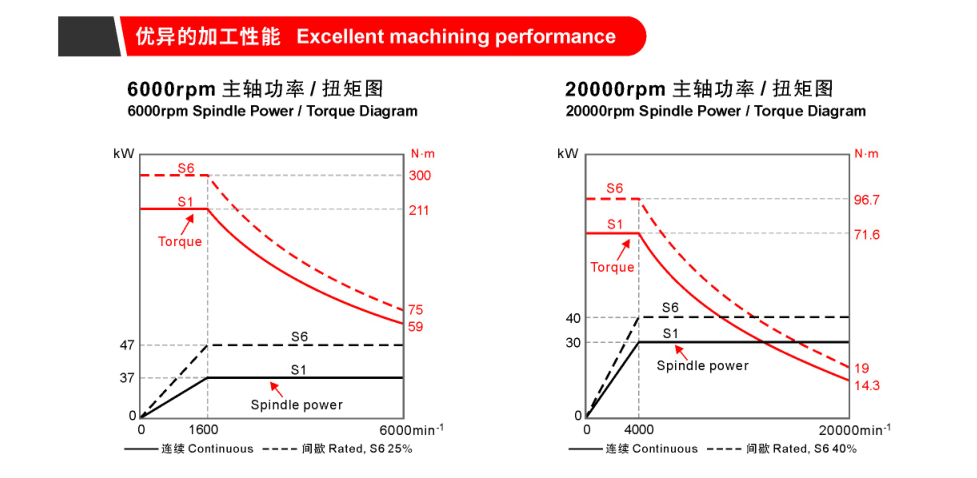

加工性能扭矩展示
规格参数
如出现表格显示不完整时，请左右划动表格查阅
| GTE-C 全自动更换铣头系列参数表 |
||||
| 型号 | 单位 | GTE 3030C | 可选行程 | |
| 加工行程 | X轴行程(动横梁前后行程) | mm | 3000 | 2500-20000 |
| Y轴行程(鞍座左右行程) | mm | 3000 | 2500-4000 | |
| Z轴行程(铣头上下行程) | mm | 1500 | 1000-1500 | |
| 主轴鼻端至工作台距离 | mm | 300-1800 | 300-1800 | |
| 两立柱间距离 | mm | 4000 | 3500-5000 | |
| 工作台 | 工作台尺寸 | mm | 3500x2800 | 随行程变化 |
| 工作台T槽(槽宽X槽数X间距) | mm | 22 x 250 | ||
| 工作台负重 | ton/m² | 8 | ||
| 主轴 | 主轴孔锥 | - | BBT50 | HSK-A63 |
| 主轴最高转速 | rpm | 6000 | 20000 | |
| 主轴功率(S1/S6) | KW | 37 / 47 | 30 / 40 | |
| 主轴最大扭矩 | N.m | 300 | 96.7 | |
| 二轴头 | 旋转角度 | 度 | A=±180°； C=±360° | |
| 旋转速度 | rpm | 10 | ||
| 摇摆扭矩（S6） | N.m | A=1200; C=1800 | ||
| 夹紧扭矩 | N.m | A=7000; C=15000 | ||
| 角度定位精度 | sec | A=±5; C=±5 | ||
| 最小分割角度 | 度 | 0.0001 | ||
| 进给速度 | 快速进给 | m/min | X，Y：20 / 50； Z：20 | |
| 加工进给 | m/min | 10 | ||
| 刀库(选配) | 刀具数 | pcs | 32 | 48 |
| 最大刀长 | mm | 400 | 300 | |
| 最大刀径-邻近换刀 | mm | 125 | 75 | |
| 最大刀径-无邻近换刀 | mm | 250 | 125 | |
| 最大刀重 | kg | 20 | 8 | |
| 尺寸及重量 | 机床总功率 | kw | 110 | 随行程变化 |
| 机床外形尺寸(长X宽X高) | mm | 8500x8100x6150 | ||
| 机床总重量 | ton | 52 | ||
| 机床控制系统 | 机床控制系统 | CNC system | FANUC / Heidenhain TNC640 / SIEMENS ONE | |
