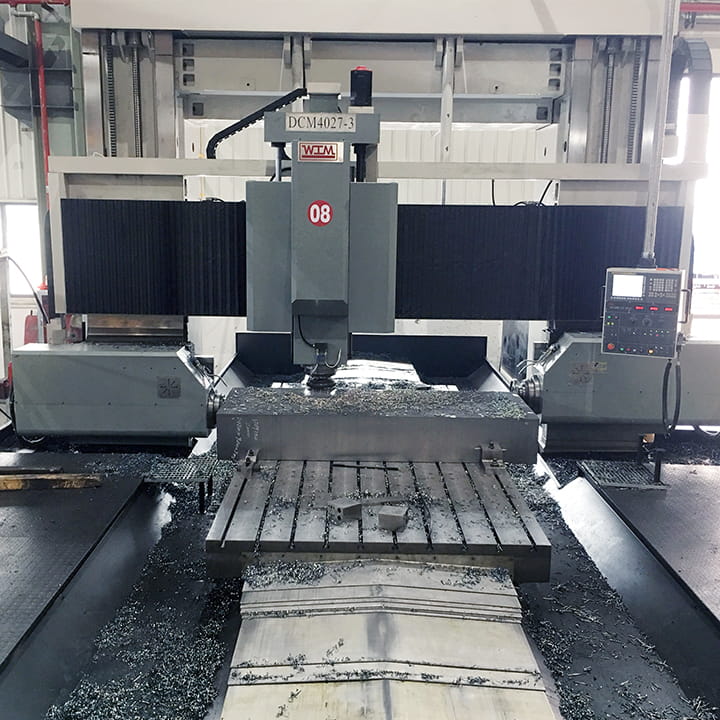

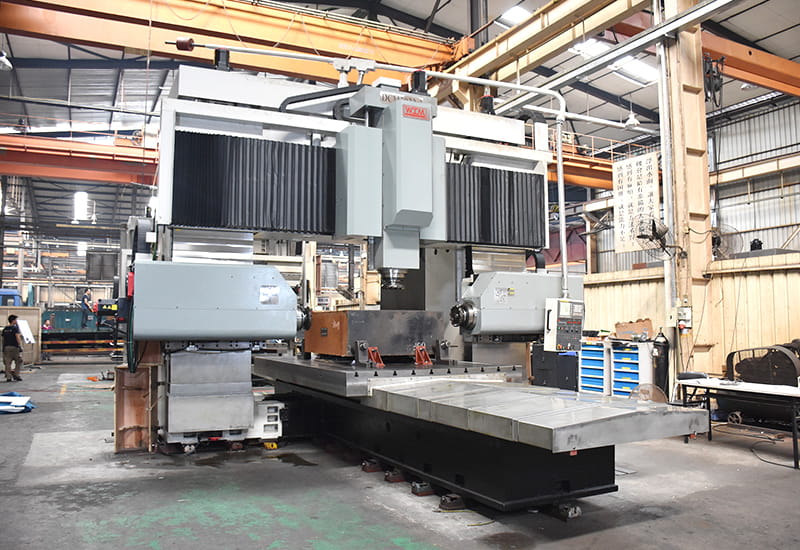

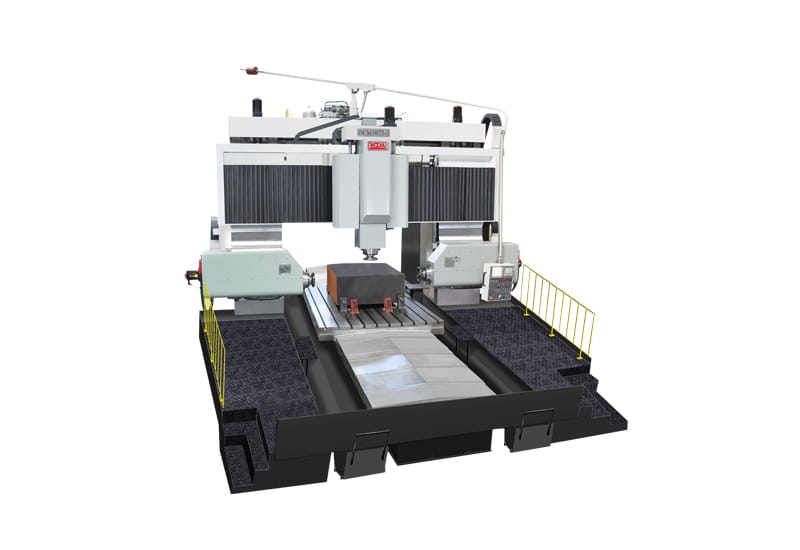

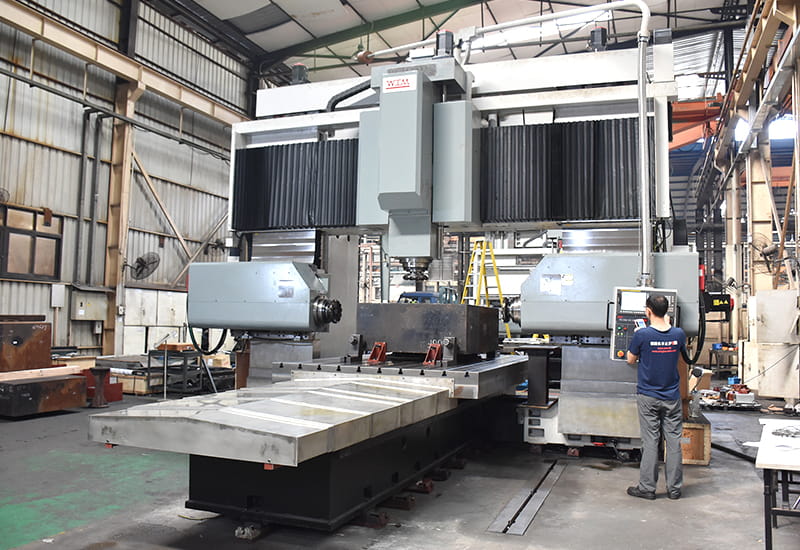

DCM 数控动梁式三头龙门铣床
“动梁式三头龙门铣床”: 是具有龙门式框架和卧式长床身的数控铣床。动梁式三头龙门铣床上可以用3把铣刀同时加工表面，加工精度和生产效率都比较高，适用于在成批和大量生产中加工大型工件的平面和斜面。动梁式三头龙门铣床还可加工空间曲面和一些特型零件。
最大加工材料尺寸：长4000mm x 宽2700mm x 高1100mm；
铣削能力：600cc/min 刀盘最大直径：400mm；
三头龙门铣机床控制系统：FANUC 0i-MF。
最大加工材料尺寸：长4000mm x 宽2700mm x 高1100mm；
铣削能力：600cc/min 刀盘最大直径：400mm；
三头龙门铣机床控制系统：FANUC 0i-MF。
机床特性
-
动梁式三头龙门铣床
是具有龙门式框架和卧式长床身的数控铣床。动梁式三头龙门铣床上可以用3把铣刀同时加工表面，加工精度和生产效率都比较高，适用于在成批和大量生产中加工大型工件的平面和斜面。动梁式三头龙门铣床还可加工空间曲面和一些特型零件。
-
最大加工材料尺寸
长4000mm x 宽2700mm x 高1100mm。
-
铣削能力
600cc/min。
-
刀盘最大直径
400mm。
-
三头龙门铣机床控制系统
FANUC 0i-MF。
规格参数
如出现表格显示不完整时，请左右划动表格查阅
| 动梁式三头龙门铣床 | 单位 | 规格参数 | DCM3022-3 | DCM4027-3 |
| 加工能力 | 最大加工尺寸(长X宽X高) | mm | 3000X2200X1100 | 4000X2700X1100 |
| 铣削能力 | cc/min | 600 | 600 | |
| 刀盘最大直径 | mm | 400 | 400 | |
| 加工行程 | X轴行程(工作台行程) | mm | 3000 | 4000 |
| Y轴行程(立铣头左右行程) | mm | 2300 | 2800 | |
| Z轴行程(立铣头上下行程) | mm | 475 | 475 | |
| W轴行程(横梁上下行程) | mm | 780 | 1180 | |
| B轴 V轴(水平铣头水平方向行程) | mm | 625 | 625 | |
| A轴 U轴(水平铣头上下方向行程) | mm | 850 | 1250 | |
| 水平主轴中心线至工作台面距离 | mm | 120~970 | 120~1370 | |
| 两水平主轴鼻端之间的距离 | mm | 1160~2410 | 1660~2910 | |
| 垂直主轴鼻端至工作台面距离 | mm | 75~1300 | 75~1700 | |
| 加工速度 | 主轴端形状 | / | F60 | F60 |
| 主轴转速 | rpm | 50~1000 | 50~1000 | |
| 快速进给 | m/min | XYZ 8m/min | XYZ 8m/min | |
| m/min | WABUV 5.7m/min | WABUV 5.7m/min | ||
| 动力参数 | 主轴伺服电机 | kW | 30/37(30min)x3个 | 30/37(30min)x3个 |
| X轴进给伺服电机 | N.m | 40 | 40 | |
| Y轴进给伺服电机 | N.m | 30 | 30 | |
| Z轴进给伺服电机 | N.m | 40 | 40 | |
| W轴进给伺服电机 | N.m | 30x2个 | 30x2个 | |
| B轴 V轴进给伺服电机 | N.m | 30x2个 | 30x2个 | |
| A轴 U轴进给伺服电机 | N.m | 40x2个 | 40x2个 | |
| 机床总功率 | kW | 130 | 130 | |
| 其他 | 工作台尺寸 | mm | 3500X2000 | 4500X2000 |
| 工作台负重 | ton | 40 | 50 | |
| 机床外形尺寸(长X宽X高) | mm | 8000X6200X5100 | 10000X6700X5100 | |
| 机床总重量 | ton | 65 | 73 | |
| 机床控制系统 | FANUC 0i-MF | FANUC 0i-MF |
