双主轴双刀库-HD系列

机床采用双主轴设计,铣、钻独立主轴,具有超强的铣削、钻孔加工能力。双刀库,配备铣削和枪钻二个独立刀库,可实现全自动更换枪钻和铣刀功能。可更换12支枪钻,6支导向套。
机床特性

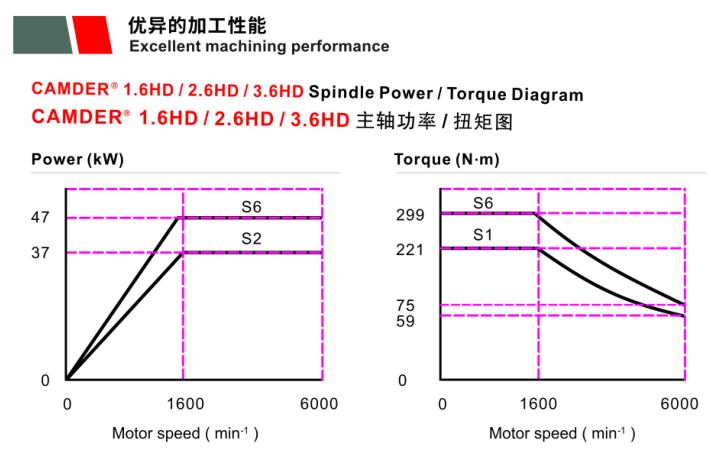

  • 加工性能

    机床采用双主轴设计,铣、钻独立主轴,具有超强的铣削、钻孔加工能力。

  • 钻铣切换

    机床采用双主轴、双刀库设计,配备铣削和枪钻二个独立刀库,可实现全自动更换枪钻和铣刀功能,可更换12支枪钻,6支导向套。

  • A轴偏摆角度

    向上转20度,向下转45度,Y轴丝杠和A轴丝杠各自传动,结构合理,稳定性好。

  • A轴

    消隙轴承组合新型结构,采用了预压消隙轴承克服了转动间隙问题,大幅提高了A轴旋转精度。

  • 数控回转工作台

    采用封闭式静压油浮结构设计,工作台抗倾覆能力大幅增强。

  • 数控回转特性

    采用封闭式静压油浮结构设计,工作台抗倾覆能力大幅增强。

  • 机床配重

    液压配重且配有氮气:反应速度快,稳定性强,加工精度高,铣削加工表现卓越。

  • 轴数

    机床具备10个移动轴,其中包括工作台直线运动(X轴)、滑台上下运动(Y轴)、立柱前后运动(Z轴)、主轴箱前后运动(W轴)、滑枕旋转(A轴)、工作台回转(B轴),另具备4个辅助轴。

  • 导轨的布局

    X、Y、Z、W均采用两条导轨,采用高刚性重载滚柱导轨,这种结构具有较高的导向精度,良好的低速运动平稳性,高速运动顺畅,精度更有保障。

相关细节图

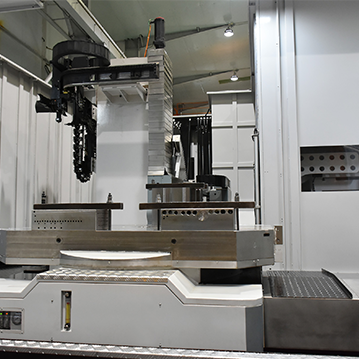

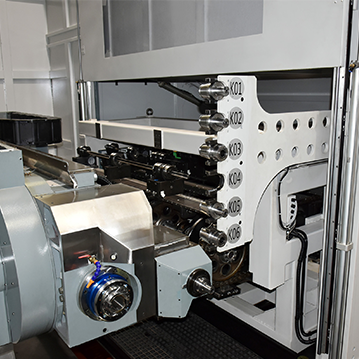

刀库

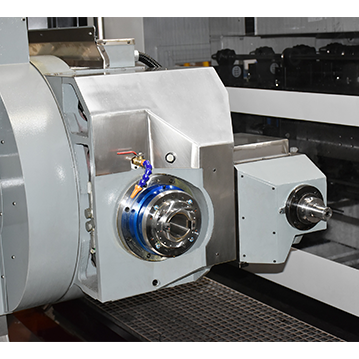

双主轴

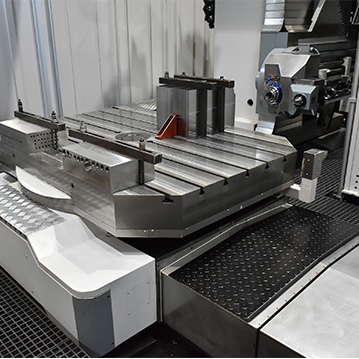

工作台
刀库
其他介绍

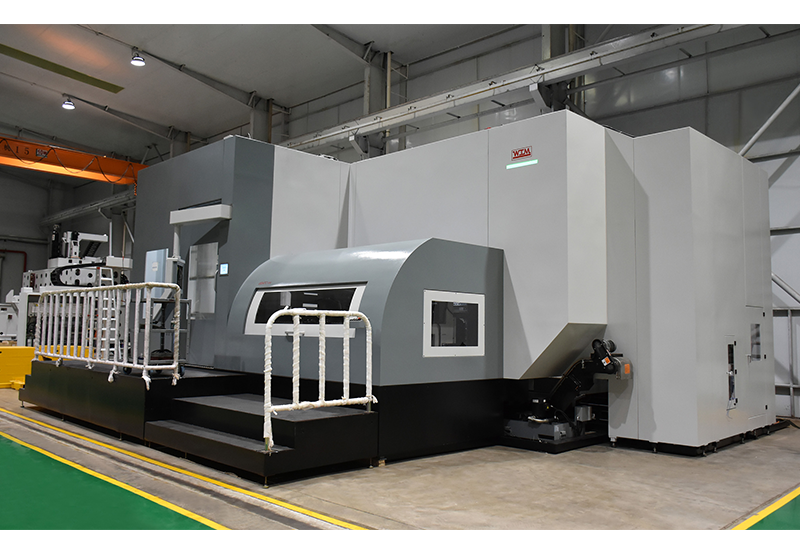

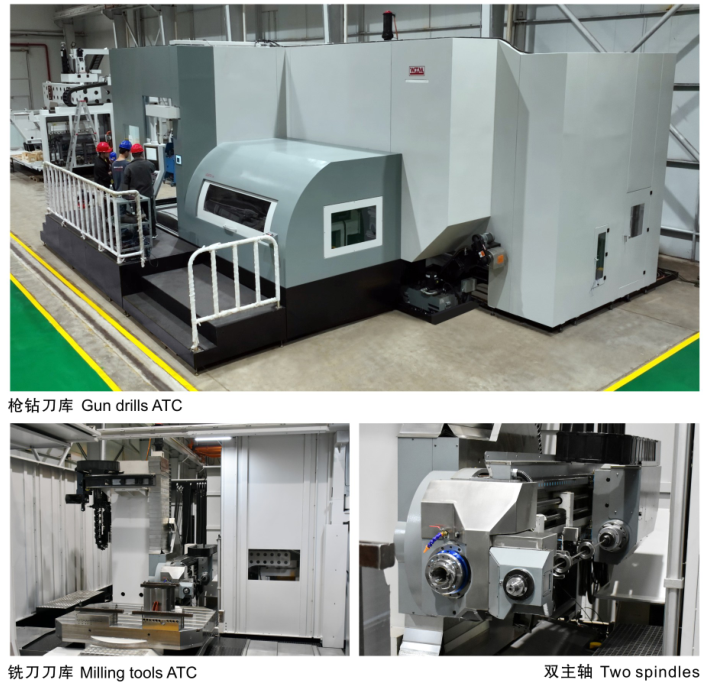

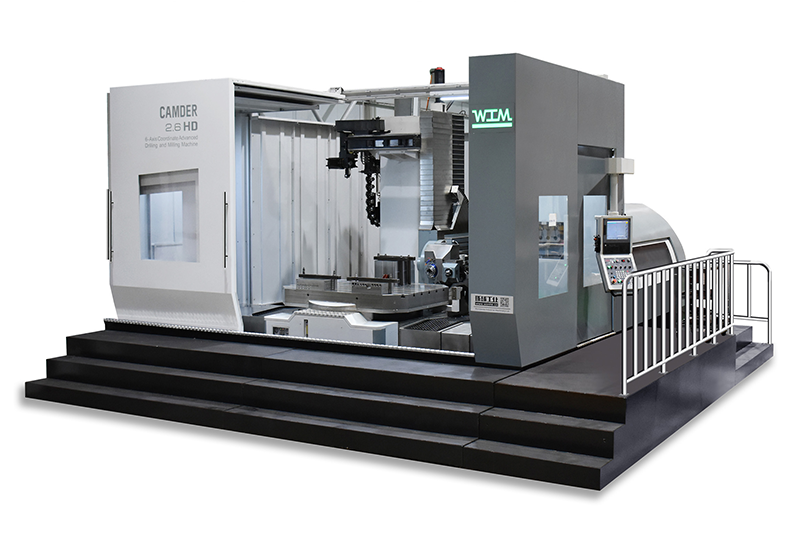

双主轴双刀库五轴深孔钻



双主轴双刀库五轴深孔钻

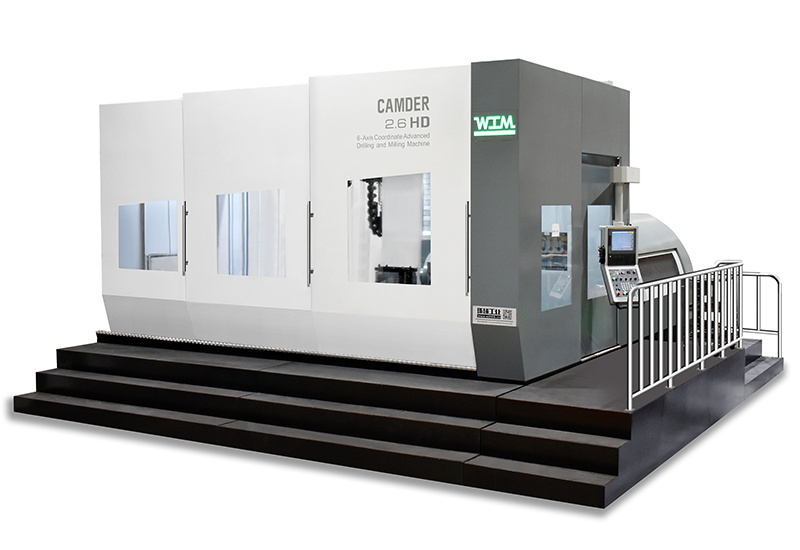

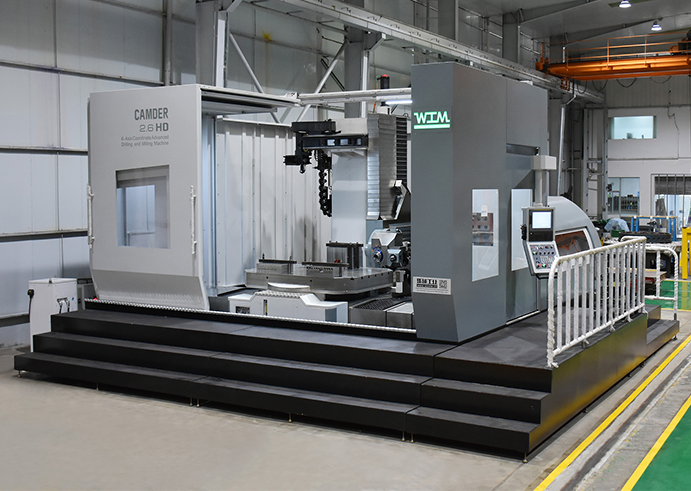

五轴钻铣双主轴双刀库-HD系列产品介绍

五轴钻铣双主轴双刀库-HD系列产品介绍

规格参数
如出现表格显示不完整时,请左右划动表格查阅



型号 型号 单位  CAMDER 1.6 HD  CAMDER 2.6 HD  CAMDER 3.6 HD
加工能力 枪钻钻孔直径 mm Ф4~45
枪钻最大钻孔深度 mm 1200 1500
铣削主轴攻丝能力 mm M 36
铣削能力 mm 350
加工行程 工作台左右行程(X) mm 1700 2500 3000
滑台行程(Y) mm 1600 2000
立柱行程(Z) mm 1200 1500
滑枕旋转角度(A)  主轴向上转20°,向下转45°;Clockwise20°,counterclockwise45°
主轴中心至工作台面距离 mm -60~1540 -60~1940
主轴端面至工作台中心 mm 460~1660 530~2030 980~2480
主轴 铣削主轴锥孔 - BT40 BT50
钻削主轴最高转速 rpm 5000
               铣削主轴锥孔   BT50
            铣削主轴最高转速     6000
加工速度 快速进给(X/Y/Z/W轴) m/min 10
滑枕最高转速(A) Degree/min 1
工作台最高转速(B) rpm 2
功率 钻削主轴电机 KW 15
铣削主轴电机 N·m 37
机床总功率 KW 77 80
数控回转台 数控回转台负重 ton 8 30 50
尺寸(长×宽) mm 1200×1000 2200×1600 2500×2500
刀库 铣削刀库刀具数量(选配) positions 32
铣削刀库最大刀长 mm 400
枪钻刀库刀具数量 T 8 12
枪钻刀库导向套数量(导向套长并度70-250mm) pcs 6
冷却系统 冷却液压力范围 L/min 6~110
冷却液流量范围 Mpa 2~11
尺寸及重量 机床占地面积(长×宽) mm 8500×9100 9800×10240 10900×11100
机床最大高度 mm 4400 4800
机床重量 ton 34 38 58
数控系统 CNC system - FANUC 31i
