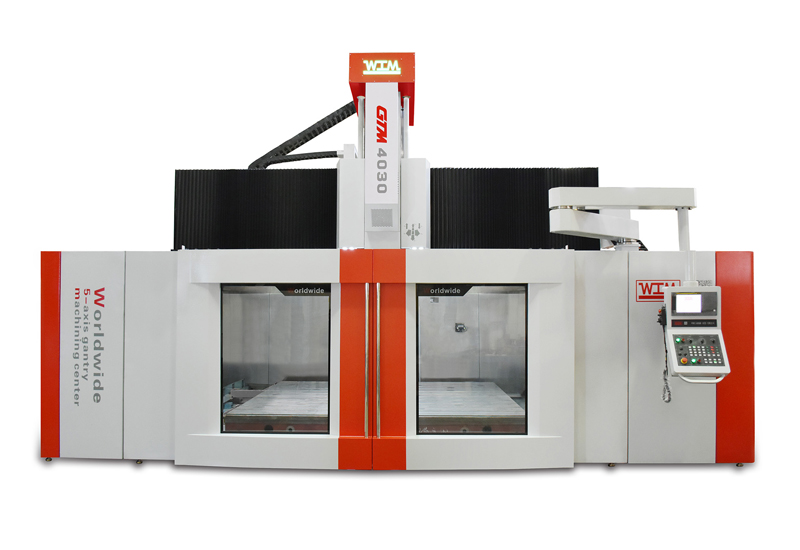

GTM高扭矩系列
具备1100N.m超大扭矩，适用于重切削和半精加工，适合钛合金、高温合金等各种硬质材料的加工。广泛应用于航天航空、船舶、能源、轨道交通、工程机械、汽车、模具行业。
机床特性
-
整机结构设计
机床采用天车式龙门结构设计，横梁移动，工作台固定。占地面积小，工作台负重达到 8 ton/㎡。
-
高刚性 / 高精度机床结构
结构件通过FEM有限元分析，拥有良好静态与动态刚性，具有结构结构热变位温升补偿系统。
-
传动部件
丝杆、导轨采用THK/施耐博格等国际一线知名品牌。
-
主轴
西班牙原装进口机械主轴， 1100N.m超大扭矩，适合钛合金、高温合金等硬质材料的加工。
-
二轴头
可根据需要选配2.5°，1°，0.001°，不同最小分割角度的铣头。
-
数控系统
机床配备先进的FANUC 0i-MF PLUS数控系统。
-
选配项
自动换刀系统、镭射刀具测量装置、工件测量装置、主轴中心出水、撞机保护和振动监测系统、结构热变位温升补偿系统。
-
亮点
1100N.m超大扭矩，具有超强的切削能力。
其他介绍

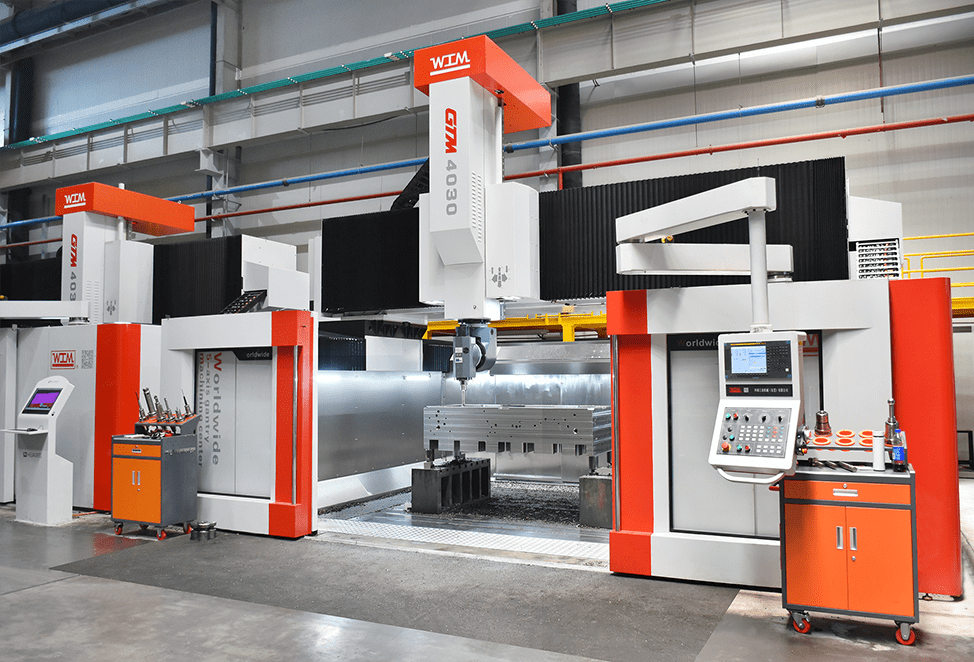

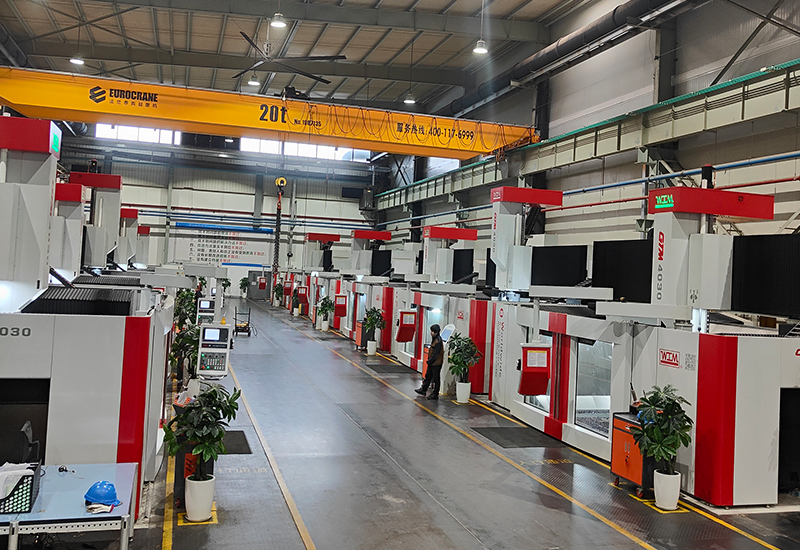

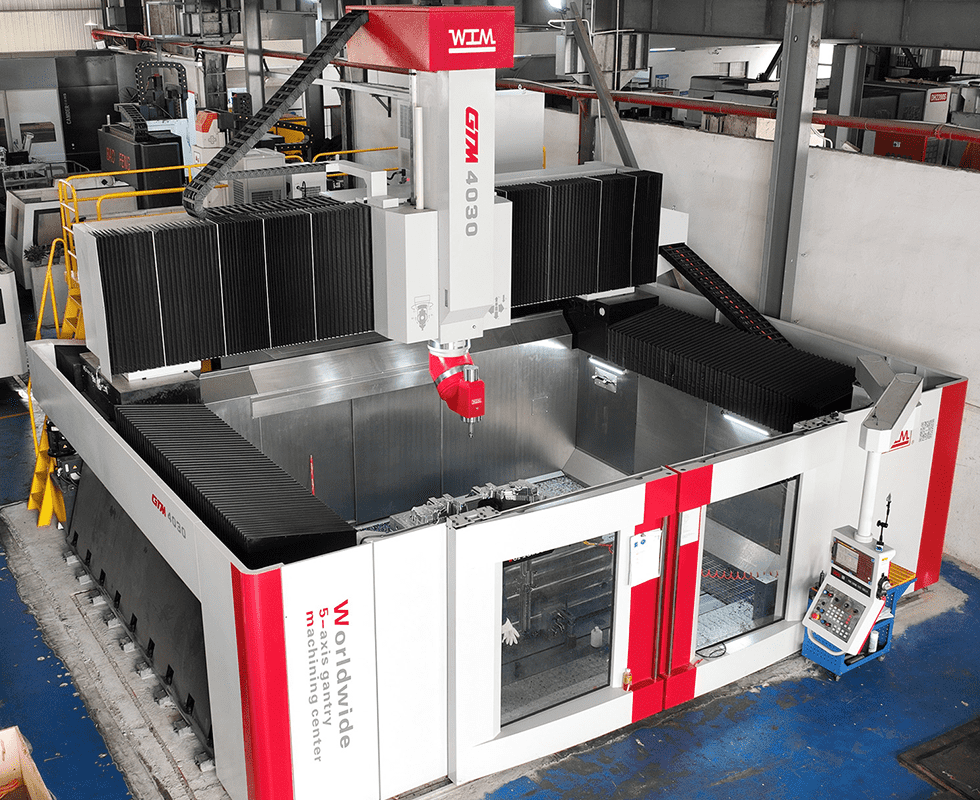

五轴龙门加工中心GTM系列客户应用现场
五轴龙门加工中心GTM系列客户应用现场

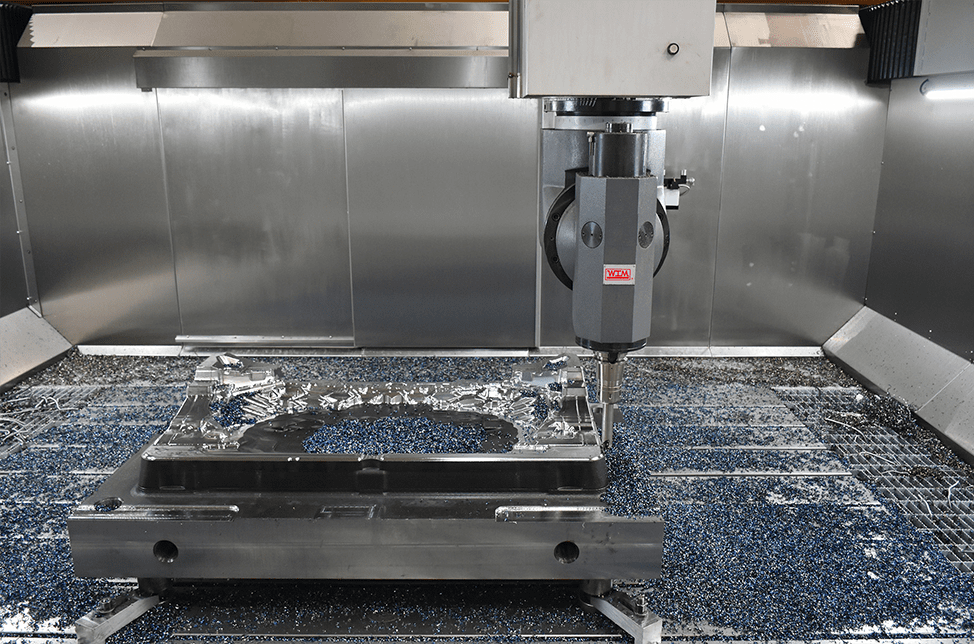

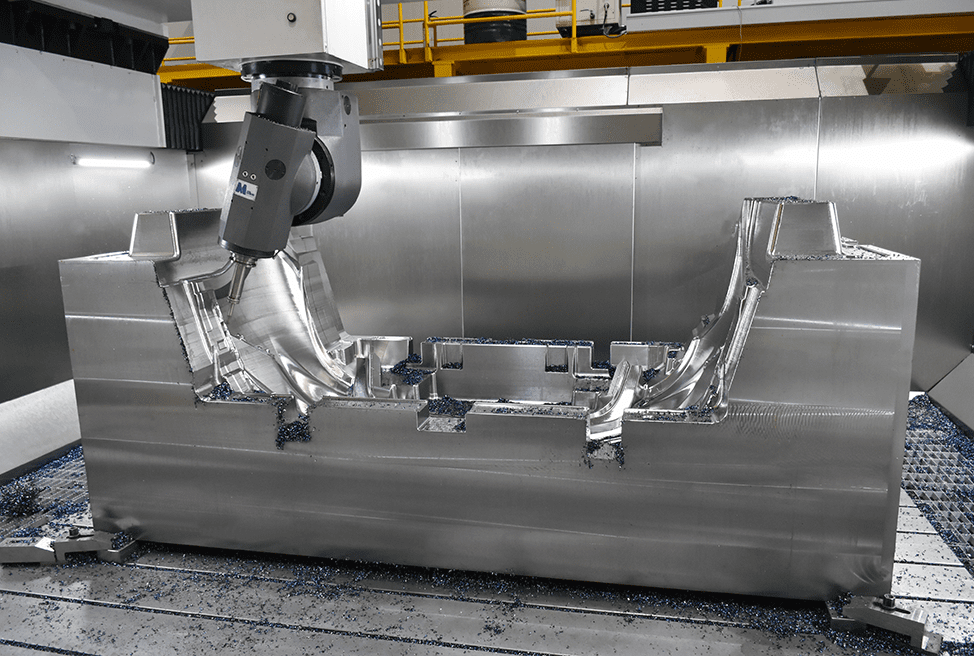

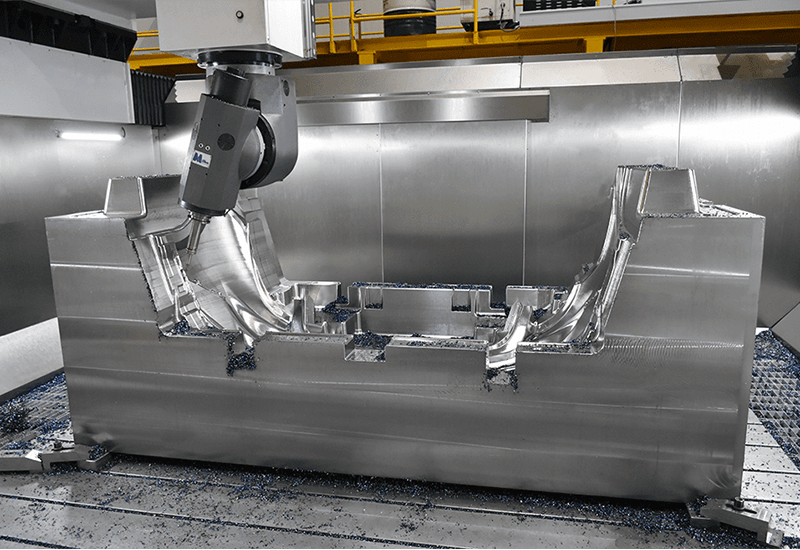

五轴龙门加工中心GTM系列加工展示
五轴龙门加工中心GTM系列加工展示
规格参数
如出现表格显示不完整时，请左右划动表格查阅
| GTM高扭矩系列参数表 |
||||||
| 型号 | 单位 | GTM 3020 | GTM 3030 | GTE 4030 | GTM 4080 | |
| 加工行程 | X轴行程(动横梁前后行程) | mm | 2000 | 3000 | 3000 | 8000 |
| Y轴行程(鞍座左右行程) | mm | 3000 | 3000 | 4000 | 4000 | |
| Z轴行程(铣头上下行程) | mm | 1000 | 1250 | 1250 | 1250 | |
| 主轴鼻端至工作台距离 | mm | 250~1250 | 400~1650 | 400~1650 | 400~1650 | |
| 两立柱间距离 | mm | 4000 | 4000 | 5000 | 5000 | |
| 工作台 | 工作台尺寸 | mm | 2500x2000 | 2500x2800 | 3500x2800 | 3500x8000 |
| 工作台T槽 | mm | 22 x 250 | ||||
| 工作台负重 | ton/m² | 8 | ||||
| 主轴 | 主轴孔锥 | BT50 | ||||
| 主轴最高转速 | rpm | 5000 | 4000 | |||
| 主轴扭矩(S1/S6) | KW | 22 / 26 | ||||
| 二轴头 | 旋转角度 | degree | A=±135°； C=±180° | A=±180°； C=±180° | ||
| 角度定位精度 | sec | A=±3; C=±3 | A=±5; C=±5 | |||
| 最小分割角度 | degree | 2.5° / 1° | 0.001° | |||
| 主轴最大扭矩 | N.m | 1100 | 600 | |||
| 进给速度 | 快速进给 | m/min | 10 | |||
| 加工进给 | m/min | 10 | ||||
| 刀库(选配) | 刀具数 | pcs | 32 / 64 | |||
| 最大刀径-邻近换刀 | mm | 125 | ||||
| 最大刀径-无邻近换刀 | mm | 250 | ||||
| 最大刀重 | kg | 20 | ||||
| 尺寸及重量 | 机床外形尺寸(长X宽X高) | mm | 6500x7500x5700 | 6500x8500x5900 | 7500x8500x5900 | 7500x13500x5900 |
| 机床总重量 | ton | 45 | 50 | 55 | 70 | |
| 机床控制系统 | 机床控制系统 | CNC system |
FANUC 0i-MF PLUS |
|||
