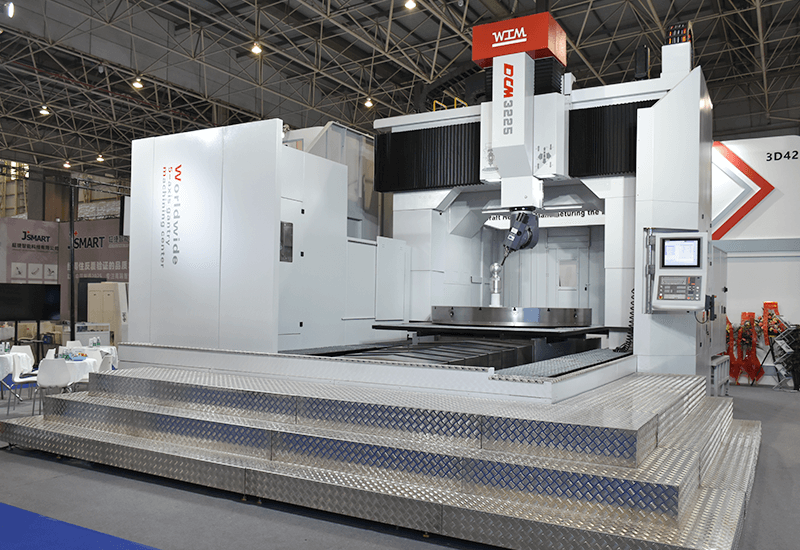

DTM/DTE动梁式七轴系列

动梁式龙门加工中心是一款高刚性、高精度龙门加工机床,配备了先进的五轴数控系统,广泛服务于航天航空、船舶、能源、轨道交通、工程机械、汽车、注塑和金属模具行业。
机床特性
  • 紧凑的设计

    采用稳定的龙门设计,具有极高的动态精度。

  • 封闭式静压油浮工作台

    封闭式静压油浮结构设计,工作台搞倾覆能力强

  • 高精度

    德国海德汉角度光栅闭环控制回转角度,保证持久高精度

  • 一站式5轴加工

    铣削、钻孔、攻丝等。

  • 高动态性及高效能

    机械式主轴头:8KW / 600Nm / 6000rpm;例:电主轴头 45kW / 300Nm / 12000rpm –可按客户要求订制;高进级速度:快速移动最高可达60m/min;加速度可达6m/s。

  • 数控系统

    海德汉 TNC640HSCI或发那科系统。

  • 功能齐备

    自动温度补偿(Z轴热膨胀);机床运动精度自动校正;连续和动态振动调整;动态碰撞监控;远程诊断维护及电话服务;不平衡分析(选配功能)。

  • 高精度斜齿驱动

    工作台运用高精度斜齿驱动,运行平稳,实现万分之一度的精密分割角度

相关细节图
U型结构设计

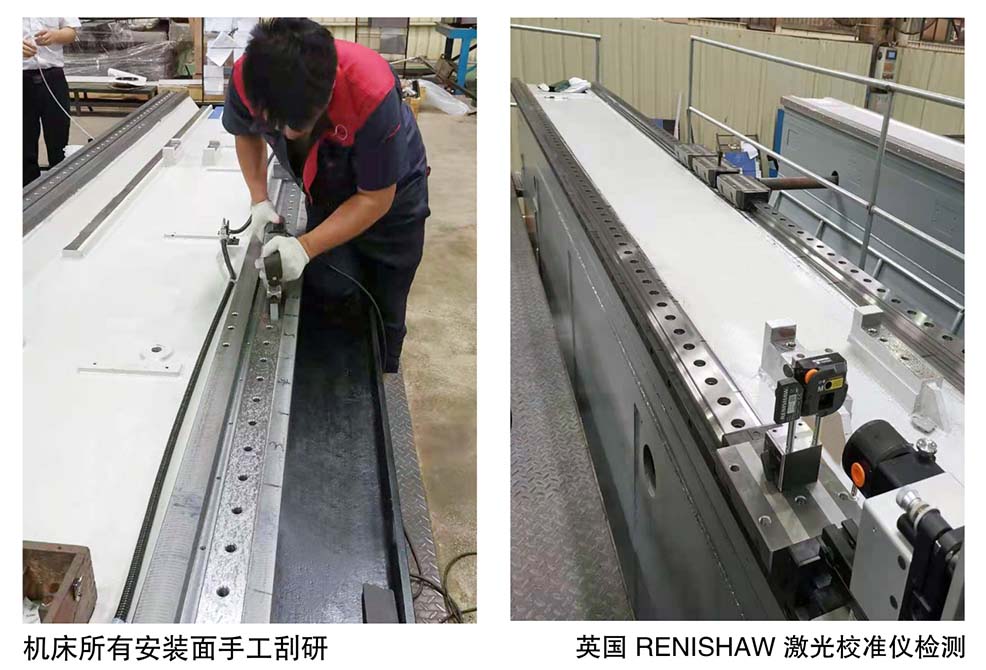

校准测验

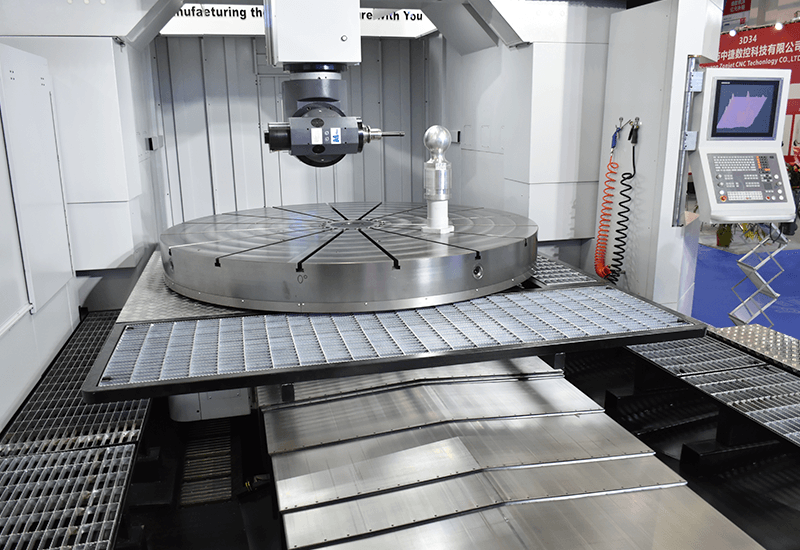

封闭式静压油浮工作台

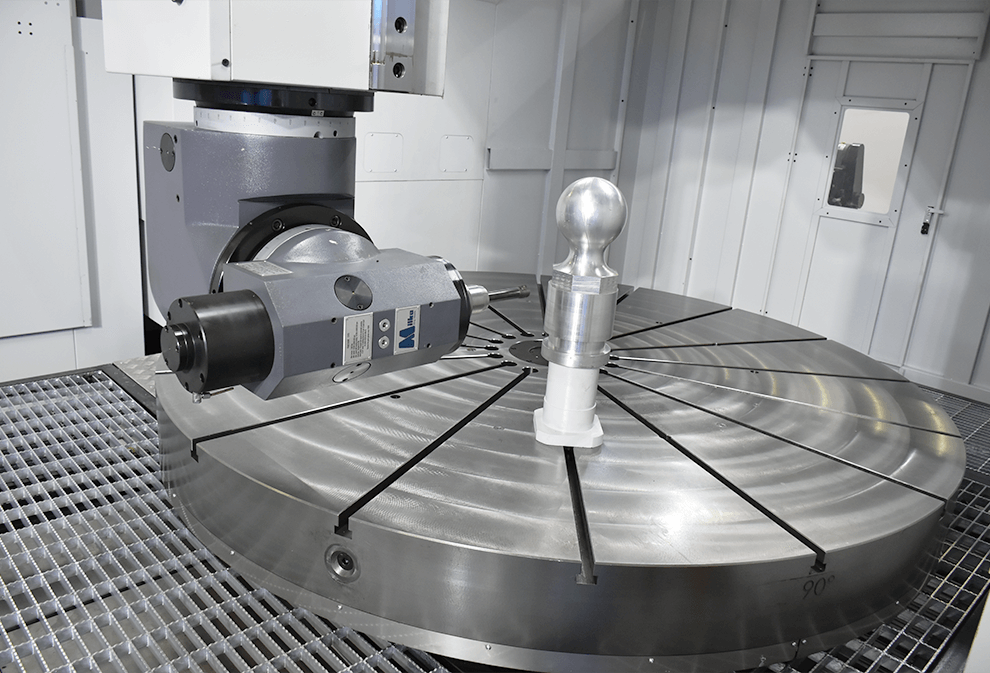

五轴加工
其他介绍

动梁式龙门加工中心是一款高刚性、高精度龙门加工机床,配备了先进的五轴数控系统,

广泛服务于航天航空、船舶、能源、轨道交通、工程机械、汽车、注塑和金属模具行业。

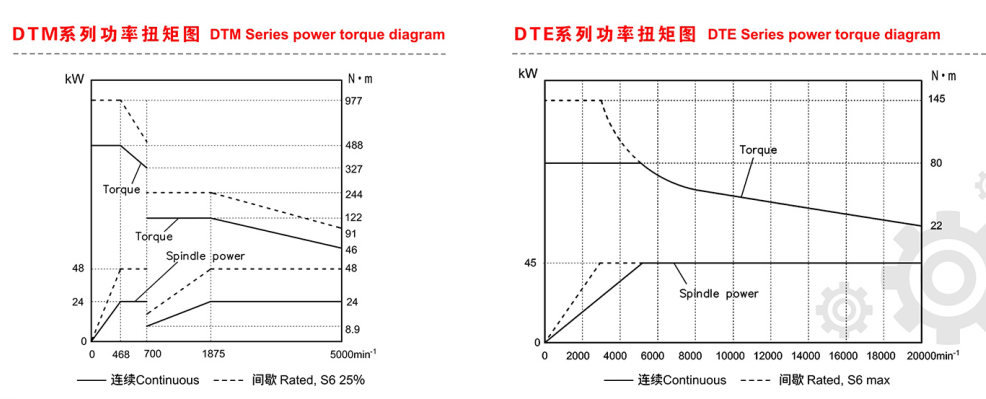

扭矩

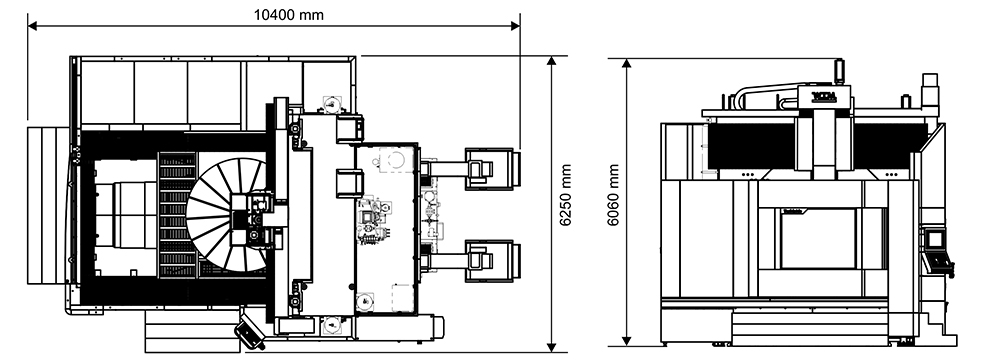

                                             机床俯视图                                                      机床正视图



底盘真实细节图



                               封闭式静压油浮工作台:

                               1、封闭式静压油浮结构设计,工作台抗倾覆能力强 (10吨重工作可偏离工作中心400毫米位置)。

                               2、德国海德汉角度光栅闭环控制回转角度,保证持久高精度。

                               3、双齿轮机械消隙消除传动间隙和回转反向间隙,大幅提升精度。

                               4、工作台运用高精度斜齿驱动,运行平稳,实现万分之一度的精密分割角度。

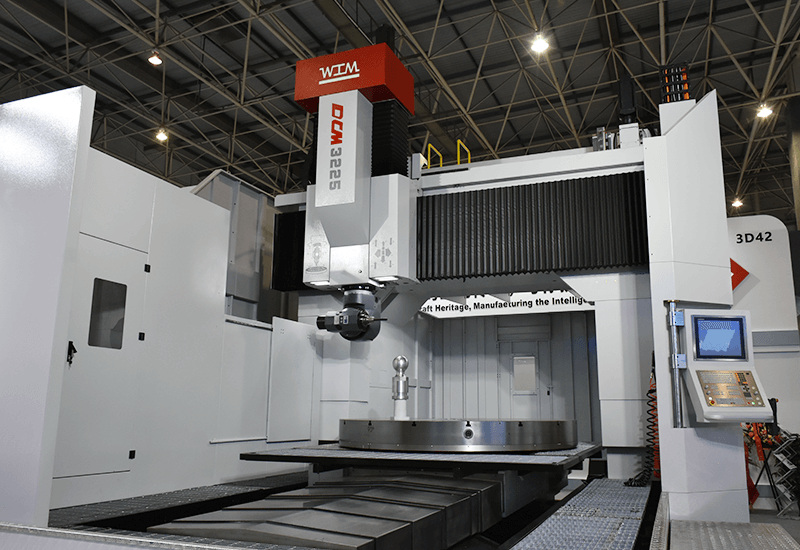

DCM产品介绍

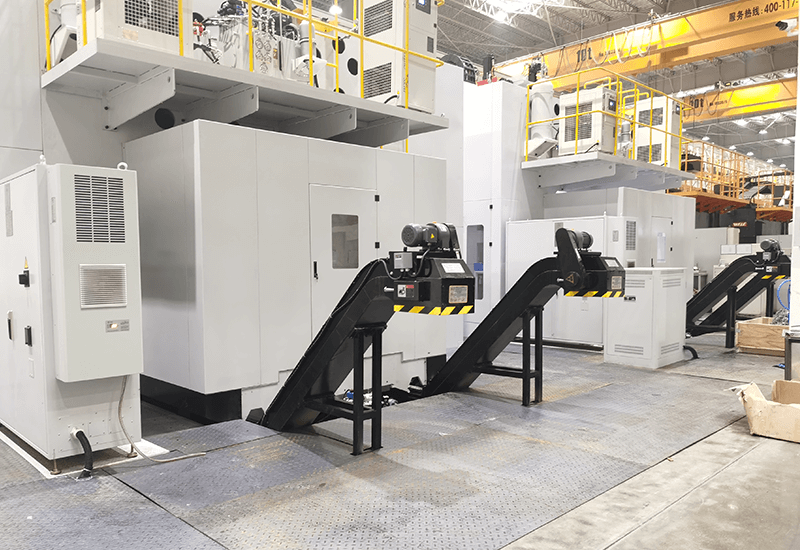

七轴客服应用现场

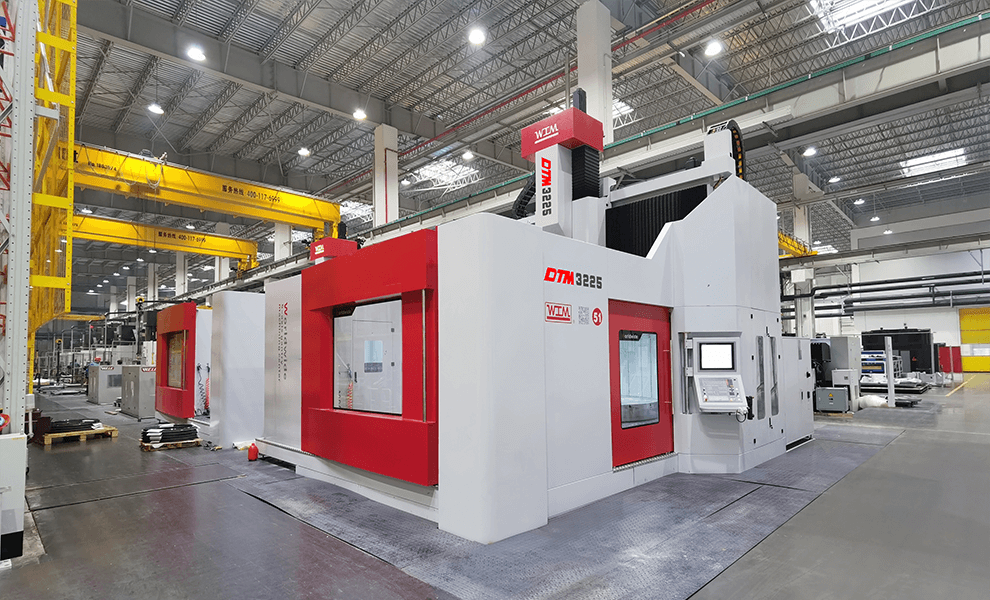

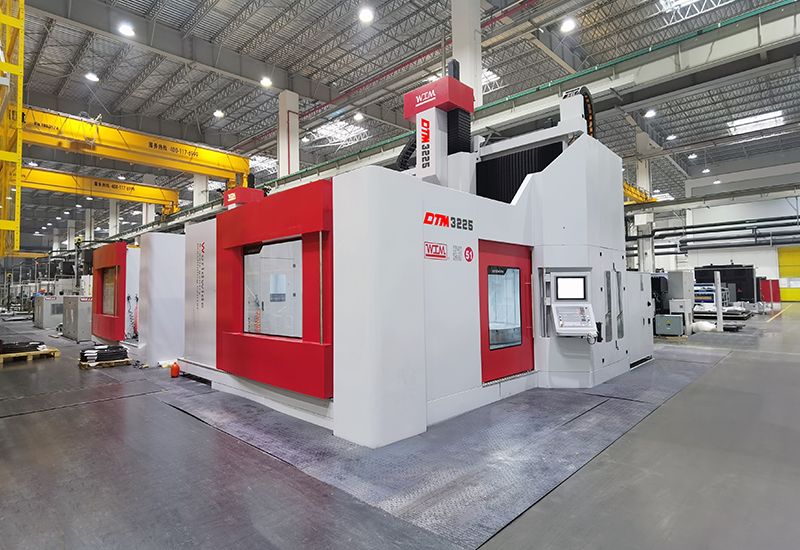

动梁式七轴龙门加工中心客户应用现场





七轴客户应用现场



动梁式七轴龙门加工中心客户应用现场

规格参数
如出现表格显示不完整时,请左右划动表格查阅
DTM/DTE动梁式系列参数表
  型号 单位 DTM 3225 DTM 6030 DTE 3225 DTE 6030
加工行程 X轴行程(工作台前后行程) mm 3200 6000 3200 6000
Y轴行程(主轴箱左右行程) mm 2500 3000 2500 3000
Z轴行程(主轴箱上下行程) mm 700
W轴行程(横梁上下行程) mm 800
主轴鼻端至工作台距离 mm 0 ~ 1500
两立柱间距离 mm 2800 3300 2800 3300
工作台 工作台台面尺寸 mm Ø2400 2400x6000 Ø2400 2400x6000
工作台T槽 mm 22
工作台负重 ton/m² 20 40 20 40
主轴 主轴孔锥   BT50 BT50 HSK-A63 HSK-A100
主轴最高转速 rpm 5000 4000 20000 12500
主轴功率(S1/S6) kW 22/26 45 54
二轴头 旋转角度 degree A=±135°;C=±180° A=±180°; C=±180° A=±110°;C=±360°
角度定位精度 sec A=±3;  C=±3 A=±5;  C=±5 A=±5; C=±5
最小分割角度 degree 2.5°  /  1°    0.001°  0.001°
主轴最大扭矩         N.m 1100 600 145 315
进给速度 快速进给 m/min 10
刀库(选配) 刀具数 pcs 60
最大刀径-邻近换刀 mm 125 75 125
最大刀径-无邻近换刀 mm 250 125 160
最大刀重 kg 20 8 15
尺寸及重量 机床总功率 kW 85
机床外形尺寸(长X宽X高) mm 10400x6250x6060 17000x6750x6060 10400x6250x6060 17000x6750x6060
机床总重量 ton 59 75 59 75
机床控制系统 机床控制系统 CNC FANUC 0i-MF PLUS

Heidenhain TNC640 HSCI / SIEMENS
