刀库系统是提供自动化加工过程中所需之储刀及换刀需求的一种装置；其自动换刀机构及可以储放多把刀具的刀库，改变了传统以人为主的生产方式。藉由电脑程式的控制，可以完成各种不同的加工需求，如铣削、钻孔、镗孔、攻牙等。大幅缩短加工时程，降低生产成本；这是刀库系统的最大特点。

近年来刀库的发展已超越其为工具机配件的角色，在其特有的技术领域中发展出符合工具机高精度、高效能、高可靠度及多工复合等概念之产品。其产品品质的优劣，关系到工具机的整体效能表现。

加工中心的刀库种类有哪些？

加工中心的自动换刀装置由存放刀具的刀库和换刀机构组成。刀库种类很多，常见的有盘式和链式两类。链式刀库存放刀具的容量较大。换刀机构在机床主轴与刀库之间交换刀具，常见的为机械手；也有不带机械手而由主轴直接与刀库交换刀具的，称无臂式换刀装置。下面小编就来介绍一下加工中心刀库种类有哪些？

加工中心刀库分为圆盘式刀库及机械手刀库两种

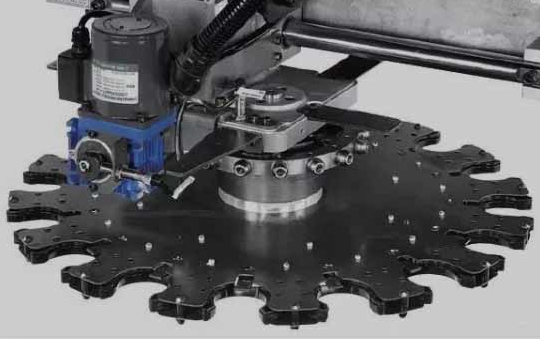

一、圆盘式刀库

圆盘式刀库应该称之为固定地址换刀刀库，即每个刀位上都有编号，一般从1编到12、18、20、24等，即为刀号地址。操作者把一把刀具安装进某一刀位后，不管该刀具更换多少次，总是在该刀位内。圆盘式刀库有什么特点呢？

1.制造成本低。主要部件是刀库体及分度盘，只要这两样零件加工精度得到保证即可，运动部件中刀库的分度使用的是非常经典的“马氏机构”，前后、上下运动主要选用气缸。装配调整比较方便，维护简单。一般机床制造厂家都能自制。

2. 每次机床开机后刀库必须“回零”，刀库在旋转时，只要挡板靠近（距离为0.3mm左右）无触点开关，数控系统就默认为1号刀。并以此为计数基准，“马氏机构”转过几次，当前就是几号刀。只要机床不关机，当前刀号就被记忆。刀具更换时，一般按最近距离旋转原则，刀号编号按逆时针方向，如果刀库数量是18，当前刀号位8，要换6号刀，按最近距离换刀原则，刀库是逆时针转。如要换10号刀，刀库是顺时针转。机床关机后刀具记忆清零。

3. 固定地址换刀刀库换刀时间比较长国内的机床一般要8秒以上（从一次切削到另一次切削）。

4. 圆盘式刀库的总刀具数量受限制，不宜过多，一般40#刀柄的不超过24把，50#的不超过20把，大型龙门机床也有把圆盘转变为链式结构，刀具数量多达60把。

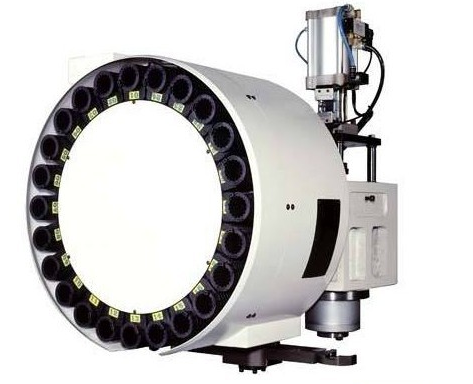

二、机械手刀库

机械手刀库换刀是随机地址换刀。每个刀套上无编号，它最大的优点是换刀迅速、可靠。机械手刀库的特点有哪些呢？

1.制造成本高。刀库有一个个刀套链式组合起来，机械手换刀的动作有凸轮机构控制，零件的加工比较复杂。装配调试也比较复杂，一般由专业厂家生产，机床制造商一般不自制。

2. 刀号的计数原理。与固定地址选刀一样，它也有基准刀号：1号刀。但我们只能理解为1号刀套，而不是零件程序中的1号刀：T1。系统中有一张刀具表。它有两栏。一栏是刀套号，一栏是对应刀套号的当前程序刀号。假如我们编一个三把刀具的加工程序，刀具的放置起始是1号刀套装T1（1号刀），2号刀套装T2，3号刀套装T3，我们知道当主轴上T1在加工时，T2刀即准备好，换刀后，T1换进2号刀套，同理，在T3加工时，T2就装在3号刀套里。一个循环后，前一把刀具就安装到后一把刀具的刀套里。数控系统对刀套号及刀具号的记忆是永久的，关机后再开机刀库不用“回零”即可恢复关机前的状态。如果“回零”，那必须在刀具表中修改刀套号中相对应的刀具号。

3. 机械手刀库换刀时间一般为4秒（从一次切削到另一次切削）。

4. 刀具数量一般比圆盘刀库多，常规有18、20、30、40、60等。

5. 刀库的凸轮箱要定期更换起润滑、冷却作用的齿轮油。

刀库的其它分类

刀库用于存放刀具，它是自动换刀装置中的主要部件之一。根据刀库存放刀具的数目和取刀方式，刀库可设计成不同类型。下面介绍几种常见的刀库的形式。

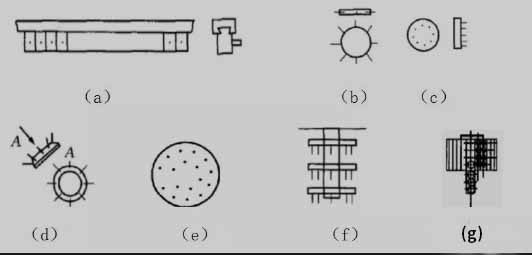

(1)直线刀库。如图(a)所示，刀具在刀库中直线排列、结构简单，存放刀具数量有限(一般8把-12把)，较少使用。

(2)圆盘刀库。如图(b)-(g)所示，存刀量少则6把-8把，多则50把-60把，有多种形式。

图(b)所示刀库，刀具径向布置，占有较大空间，一般置于机床立柱上端。

图(c)所示刀库，刀具轴向布置，常置于主轴侧面，刀库轴心线可垂直放置，也可以水平放置，较多使用。

图(d)所示刀库，刀具为伞状布置，多斜放于立柱上端。

为进一步扩充存刀量，有的机床使用多圈分布刀具的圆盘刀库(图(e))，多层圆盘刀库(图(f))和多排圆盘刀库(图(g))。多排圆盘刀库每排4把刀，可整排更换。后三种刀库形式使用较少。

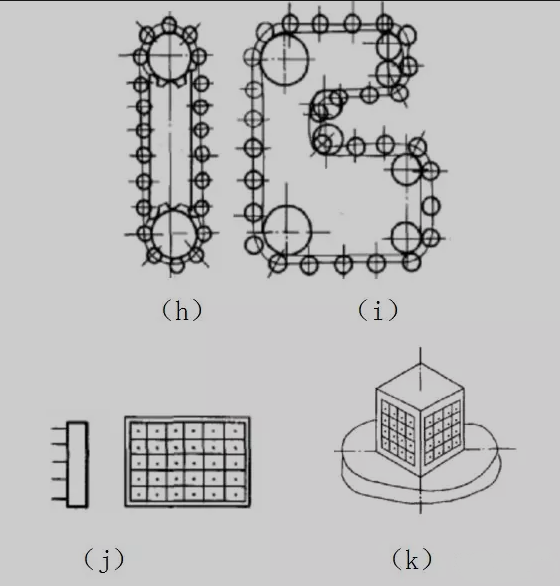

(3)链式刀库。链式刀库是较常使用的形式(图(h),(i))，常用的有单排链式刀库(图(h))和加长链条的链式刀库(图(i))。

(4) 其他刀库。格子箱式刀库，如图(j)、k，刀库容量较大。图(j)为单面式，图(k)为多面式。
